HM101D 型機械密封是從101系列派生而來。其彈簧較短，故能適應填料函密封改造、軸向尺寸受到嚴格限制的場合。內裝、內流、單端面、單彈簧非平衡結構。符合ISO3069及DIN24960標準。應用于研磨泵、乳化泵、膠體泵、轉子泵、萬用輸送泵、螺桿泵、化工泵、圬水泵、均質泵和潛水泵等。
適用范圍：
◇ 被密封介質：水，油等一般腐蝕性液體
◇ 密封腔壓力：≤1.0 MPa
◇ 密封腔溫度：-20～+180℃
◇ 轉速：≤3000r/min

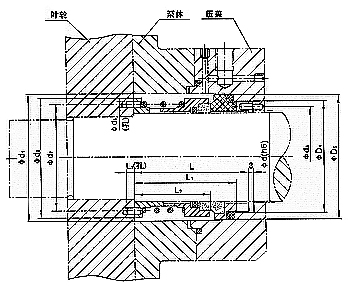

| d | d | d2 | d3 | d4 | d5 | d6 | d7 | L | L1 | L2 | L3 | |
| H6 | min | H11 | H8 | ±0.5 | min | |||||||
| 101D-20 | 20 | 36 | 34 | 25 | 29 | 35 | 3.5 | 27 | 40 | 33 | 23 | |
| 101D-25 | 25 | 41 | 39 | 30 | 34 | 40 | 32 | 42 | 35 | 24.5 | ||
| 101D-30 | 30 | 46 | 44 | 35 | 39 | 45 | 37 | 46 | 39 | 27.5 | 5.0 | |
| 101D-35 | 35 | 51 | 49 | 40 | 44 | 50 | 4.5 | 42 | 46 | 39 | 27.5 | |
| 101D-40 | 40 | 60 | 56 | 46 | 51 | 58 | 48 | 51 | 44 | 31 | ||
| 101D-45 | 45 | 65 | 61 | 51 | 56 | 63 | 5 | 6.0 | ||||
| 101D-50 | 50 | 70 | 66 | 56.5 | 62 | 70 | 5 | 58 | 56 | 49 | 35 | |
| 101D-55 | 55 | 75 | 71 | 61.5 | 67 | 75 | 5 | 63 |
